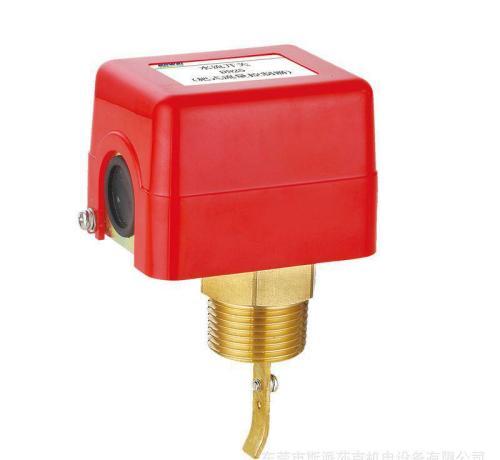

Датчик-реле контролю потоку води WFS-1001-H ( LQY50P )

Датчик-реле контролю потоку води WFS-1001-H ( LQY50P )

Опис:

Датчик контролю потоку ( LQY50P ) використовується для контролю наявності протоку води в системах з примусовою циркуляцією, аж до мінімальних значень витрати. В залежності від схеми підключення реле протоки може включати або вимикати відповідний елемент автономної опалювальної системи при зникненні або появі протоку теплоносія. Наприклад, при відключенні циркуляційного насоса може бути відключена пальник. Реле протоку може також використовуватися для захисту циркуляційного насоса від сухого ходу.

Технічні характеристики:

• Тип датчика: пелюстковий
• Максимальне статичний тиск: 10 кг/см2 Випробувальний тиск: 17,5 кг/см2
• Максимальна температура теплоносія: 100°С
• Кількість робочих циклів ламелей: 1000000
• Кількість робочих циклів сильфона: 500000
• Ізоляційна стійкість: ~100Ом
• Електричний перемикач: SPDT 220V AC, 15A
• Корпус: пластикова кришка з отвором для кабелю

Габаритні розміри(мм):

Установка на трубопроводі

Датчик контролю потоку WFS-1001-H може бути встановлений на роризонтальном (переважно) або вертикальній ділянці трубопроводу. При установці необхідно забезпечити прямі ділянки до і після датчика довжиною не менше 5 діаметрів трубопроводу. Всі датчики-реле контролю потоку, призначені для використання тільки в якості контрольних елементів управління. У тих випадках, коли збій у роботі виробу може призвести до аварій та/або поломок, користувач повинен додати захисні пристрої, що захищають або контролюють систему, які попереджають про відмову в управлінні.
