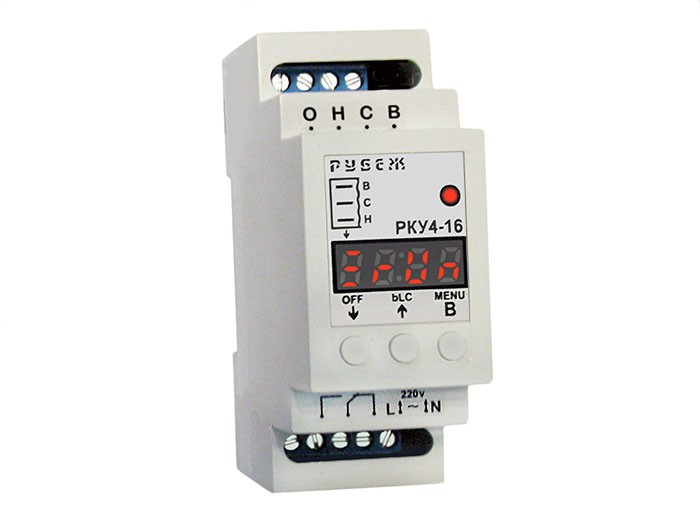

Реле рівня рідини РКУ4-16 з комплектом датчиків (Рубєж)

Реле контролю рівня рідини РКУ4-16 (надалі прилад), призначений для створення систем автоматизації, пов'язаних з контролем і підтримкою заданого рівня рідини, в різного роду резервуарах.

Контроль рівня рідини здійснюється за допомогою кондуктометричних датчиків (входять в комплект поставки). Як заміряти сигналу використовується змінна напруга, за рахунок цього запобігається підвищений окислення датчиків. Також прилад може працювати з поплавковими датчиками (не входять в комплект поставки).

Прилад має регульовані настройки: час затримки включення навантаження (ton), час затримки відключення навантаження (toF), вибір режиму роботи (rEJ), затримка реагування сенсорів (tSr), чутливість сенсорів (dSr), скидання налаштувань (rES). Також прилад має функцію блокування кнопок управління, і можливість відключення його за допомогою кнопки на приладовій панелі.

Технічні характеристики:

Робоча напруга приладу - 220V +/- 20% Максимальний струм навантаження на реле приладу - 16А / 220V при cos φ = 1 Робоча температура навколишнього середовища - -35 - 55 ° С Споживана потужність - 1W
Напруга на виходах кондуктометричних сенсорів – АС7,5V
Кількість кондуктометричних сенсорів в комплекті – 4шт
Довжина проводу кондуктометричних сенсорів – 1шт -1,5 м, 2шт – 3м, 1шт – 3,5 м
Матеріал кондуктометричних сенсорів – нержавіюча сталь AISI304
Пам'ять останнього аварійного стану сенсорів А - є
Час затримки включення навантаження ton – 0-999сек.
Час затримки вимкнення навантаження toF – 0-999сек.
Режим роботи rEJ - НАП - наповнення, ОПУ - спустошення, С. НП - наповнення і контроль сухого ходу насоса, П. ОП - спустошення і контроль переливу
Затримка реагування сенсорів tSr – 1-10сек.
Чутливість сенсорів dSr – 0-100-200-300-400-500кΩ
Скидання всіх налаштувань до заводських установок rES – є
Блокування кнопок управління – є
Відключення приладу за допомогою кнопки на приладовій панелі - є
Всі параметри, що зберігаються в енергонезалежній пам'яті.
Комплектність виробу:
Реле контролю рівня рідини РКУ4-16 – 1шт
Керівництво з експлуатації – 1шт
Упаковка – 1шт
Кондуктометричні сенсори – 4шт
