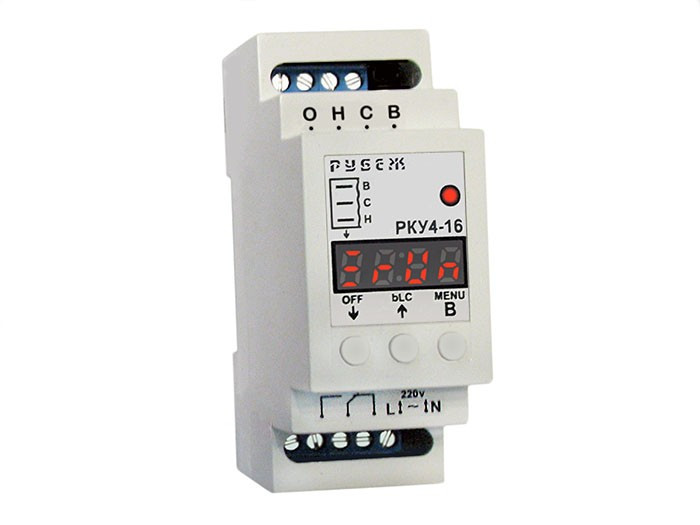

Реле контролю рівня рідини РКУ4-16 (Рубєж)

Реле контролю рівня рідини РКУ4-16 (в подальшому прилад) призначений для створення систем автоматизації, пов'язаних з контролем і підтриманням заданого рівня рідини, у різного роду резервуарах. Контроль рівня рідини здійснюється за допомогою кондуктометричних датчиків (не входять в комплект поставки). Як заміряють сигналу використовується змінна напруга, за рахунок цього запобігається підвищений окислення датчиків. Також прилад може працювати з поплавковими датчиками (не входять в комплект поставки).
Прилад має регульовані параметри: час затримки включення навантаження (ton), час затримки відключення навантаження (toF), вибір режиму роботи (rEJ), затримка реагування сенсорів (tSr), чутливість сенсорів (dSr), скидання налаштувань (rES). Також прилад має функцію блокування кнопок управління, і можливість відключення його за допомогою кнопки на приладовій панелі.
Технічні характеристики:
Робоча напруга приладу – 220V +/-20%
Максимальний струм навантаження на реле приладу - 16А / 220V при cos φ=1
Робоча температура навколишнього середовища - -35 – 55°С
Споживана потужність - 1W
Напруга на виходах кондуктометричних сенсорів – АС7,5V
Пам'ять останнього аварійного стану сенсорів А - є
Час затримки включення навантаження ton – 0-999сек.
Час затримки вимкнення навантаження toF – 0-999сек.
Режим роботи rEJ - НАП - наповнення, ОПУ - спустошення, С. НП - наповнення і контроль сухого ходу насоса, П. ОП - спустошення і контроль переливу
Затримка реагування сенсорів tSr – 1-10сек.
Чутливість сенсорів dSr – 0-100-200-300-400-500кΩ
Скидання всіх налаштувань до заводських установок rES – є
Блокування кнопок управління – є
Відключення приладу за допомогою кнопки на приладовій панелі - є
Всі параметри, що зберігаються в енергонезалежній пам'яті.
Комплектність виробу:
Реле контролю рівня рідини РКУ4-16 – 1шт
Керівництво з експлуатації – 1шт
Упаковка – 1шт
