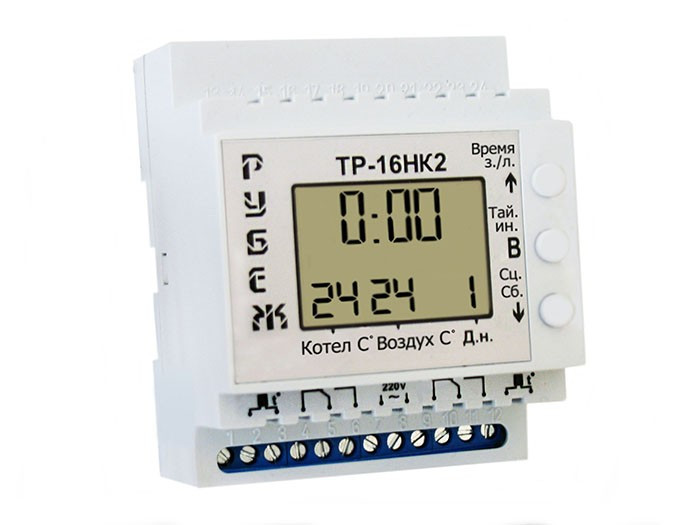

Тижневий терморегулятор ТР-16НК2 (Рубєж)

ТР-16НК2 надалі прилад, призначений для контролю температури теплоносія та температури повітря в приміщенні, має вихід (реле) на циркуляційний насос або вентилятор. Ідеально підходить для котлів, а також може використовуватись і в інших системах автоматизації опалення.
Прилад має вбудований годинник із запасом ходу та тижневий таймер, який дозволяє встановити різне значення температури на кожен день тижня. При цьому пристрій дозволяє встановити до чотирьох температурних точок на один день.
Також прилад не потребує повторних налаштувань у разі вимкнення електроенергії. Усі налаштування зберігаються в незалежній пам'яті, крім одноразового підстроювання температури (див. розділ “одноразове підстроювання температури”).
Також прилад має вбудований елемент живлення типу BAT CR 2032-3V – що позбавляє споживача від повторних налаштувань поточного часу у разі зникнення електроенергії. Прилад має аварійну сигналізацію на обрив датчика, і на перегрів котла, у цьому випадку видається тонкий звук, що не припиняється до усунення несправності.
Прилад має два режими роботи (зимовий та літній). Для більш точного контролю температури теплоносія прилад має інженерне меню, де споживач може налаштувати: температуру відсікання котла, температурний гістерезис котла, аварійну сигналізацію (спрацьовує при підвищенні температури котла за максимально допустиму межу), температурний гістерезис циркуляційного насоса та затримку на включення котла. Також пристрій може працювати з одним датчиком (з датчиком температури теплоносія). Для цього потрібно вимкнути живлення приладу, від'єднати датчик температури повітря, а потім подати живлення на прилад. Після цього прилад запросить встановити новий сценарій (див. “Установка сценаріїв”) для роботи з одним датчиком. При цьому з моменту подачі живлення прилад видаватиме тонкий переривчастий звук, який припиниться тільки після встановлення нового сценарію. Після цього прилад визначить, що підключено один датчик. У протилежному випадку, коли прилад працював з одним датчиком теплоносія, і знадобилося приєднати другий датчик (повітря), прилад також запропонує встановити новий сценарій. Також для більш простого налаштування таймера прилад має чотири сценарії (два з них можна активувати при роботі приладу з двома датчиками і два при роботі приладу з одним датчиком). Будь-який з них споживач може активувати і в подальшому при потребі змінити значення на власний розсуд. У разі некоректного налаштування в інженерному меню приладу споживач може скористатися скиданням налаштувань. Після цього прилад підставить заводські установки в інженерному меню.

Технічні характеристики:

• Режим "зима/літо"
• Займає чотири модулі
• Робоча напруга – 220В
• Максимальний струм навантаження реле – 2х16А
• Кількість реле – 2
• Потужність - 2Вт
• Нижня межа вимірювання температури -9°С
• Верхня межа вимірювання температури – +99°С
• Точність вимірювання температури – 1°С
• Запас ходу годинника – 1000ч
• Довжина проводу датчиків температури – 2м.
• Кількість датчиків температури – 2
• Звукова сигналізація обриву датчика – є
• Аварійна сигналізація на перевищення температури – є
• Регулювання температури відсікання котла – 10 - 70°С
• Регулювання аварійної сигналізації температури котла – 60-90°С
• Регулювання температури гістерези котла – 2 - 22°С
• Регулювання температури гістерези циркуляційного насоса – 0 - 20°С
• Затримка на увімкнення котла – 0 - 90сек
• Регулювання температури повітря – 10-35°С

Точність 1 про; діапазон -9-99 про; використовується для керування котлом; режими зима/літо; датчик контролю теплоносія; датчик контролю повітря; два реле; вбудований годинник; запас ходу годинника до 10 років; тижневий таймер; 4 температурні крапки на добу 28 на тиждень; встановлені сценарії температур; скидання налаштувань; ручний режим; гістерезис; звукова аварійна сигналізація; затримка увімкнення реле; контроль датчиків
