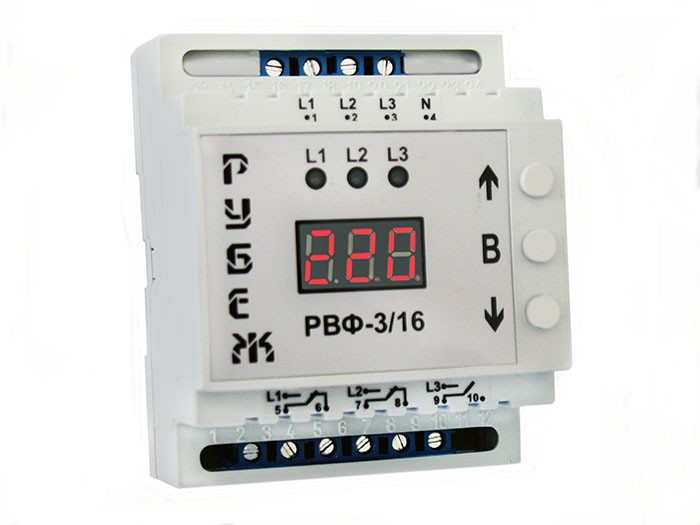

Реле вибору фаз РВФ-3/16 Рубєж

Реле вибору фаз РВФ-3/16, в подальшому прилад, призначений для живлення промислового або побутового однофазного навантаження 220В / 50Гц від трифазної чьотирьохпровідної мережі 3 × 380 + N, з метою забезпечення безперебійного живлення однофазних споживачів і захисту їх від недопустимих коливань напруги. Залежно від наявності та якості напруги на фазах L1, L2, і L3, прилад автоматично робить вибір найбільш сприятливої ​​фази. Якщо одна з фаз обрана як пріоритетна, то прилад при нормальних параметрах напруги на всіх фазах, підключить навантаження від пріоритетної фази. Якщо на пріоритетній фазі значення напруги виходить за межі порогів спрацьовування, то прилад перемикає навантаження на іншу фазу. Якщо напруга на резервних фазах не відповідає виставленим порогам спрацьовування, то навантаження відключається. Прилад має регульовані параметри по верхній і нижній межі напруги, гістерезису, регульований час повернення на пріоритетну фазу, регульовану затримку повторного включення, регульований час паузи при перемиканні з однієї фази на іншу, і можливість вибору пріоритетної фази.

Технічні характеристики:

• Робоча напруга – 40 – 300В
• Максимальна напруга – 400В
• Максимальний струм навантаження на реле – 3×16А (250В)
• Час відключення по верхній межі – 40мс.
• Час відключення по нижній межі – 10сек., 120В≤ 40мс.
• Нижня межа відключення – 155 – 210В
• Верхня межа відключення – 230 – 280В
• Час повернення на пріоритетну фазу – 1 – 600сек.
• Час затримки повторного включення – 5 – 600сек.
• Час паузи при перемиканні з однієї фази на іншу – 0-600сек.
• Вибір пріоритетної фази – L1, L2, L3 Гістерезис * – 1 – 10В
• Точність вимірювання напруги – 1% Споживана потужність – 2Вт
• Робоча температура – 0 – 40оС
• Захист від залипання контактів – є
• Прилад працездатний при наявності хоча б однієї фази на вході.
