Реле напруги 380В РКН3Ф-40 Рубєж

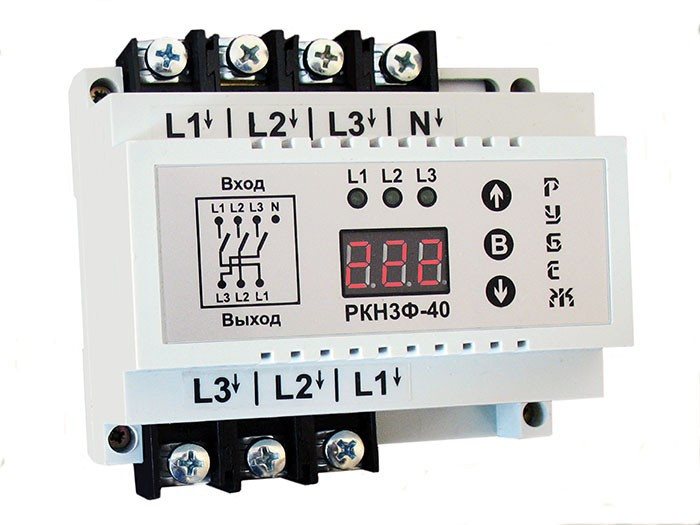

Реле контролю напруги РКН3Ф-40 в подальшому прилад, що дозволяє контролювати навантаження до 40А, без допоміжного контактора. Прилад призначений для контролю напруги трифазної мережі, а також контролю чергування, і перекосу фаз. Має регульовані параметри по верхній і нижній межі напруги, перекосу фаз, гістерезису, а також регульований час спрацьовування по верхній і нижній межі напруги, і регульовану затримку включення. Для зменшення іскріння контактів і збільшення терміну служби приладу реле, комутація навантаження здійснюється максимально близько до моменту переходу синусоїди через нуль. При неправильному чергуванні фаз, на екрані приладу висвічується значення ЧЕР. В цьому випадку для правильної роботи приладу, потрібно поміняти місцями два будь-які фази на вході в прилад, що знаходяться поруч. Наприклад, L1 і L2, або L2 і L3. Далі прилад буде виводити на екран напруга на кожній фазі, з інтервалом в 2сек. Кнопками і , можна вибрати одну фазу, для постійного контролю, для цього потрібно вибрати й утримати (прим. 2сек.) кнопкою або потрібну фазу, після того як приладу індикатор почне блимати, кнопку потрібно відпустити. Коротке натискання кнопки або , переводить прилад у звичайний режим роботи.

Технічні характеристики:

• Робоча напруга – 100 – 300В
• Максимальна напруга – 400В
• Максимальний струм навантаження на реле – 3×40А/250В
• Час відключення по верхній межі – 40мс. – 2сек.
• Час відключення по нижній межі – 1 – 10сек.
• Нижня межа відключення – 130 – 200В
• Верхня межа відключення – 210 – 280В
• Перекіс фаз – 10 – 90В
• Час затримки включення – 5 – 600сек.
• Гістерезис *1 – 1 – 10В
• Точність вимірювання напруги – 1В
• Споживана потужність – 3Вт
• Робоча температура – 0 – 40 оС
• Всі параметри, що зберігаються в енергонезалежній пам'яті, крім пам'яті останнього аварійного стану приладу.

Примітка: під час роботи РКН3Ф-40, можливе незначне дзижчання котушки внутрішнього реле

Регульована відсічення по верхній і нижній межі напруги; регульований час відключення за двома межами окремо; контроль чергування фаз; контроль перекосу фаз з можливістю регулювання; регульоване час повторного включення; регульований гістерезис за верхній і нижній межі напруги, комутація навантаження при переході синусоїди через нуль. Дозволяє контролювати навантаження до 40А, без допоміжного контактора.
