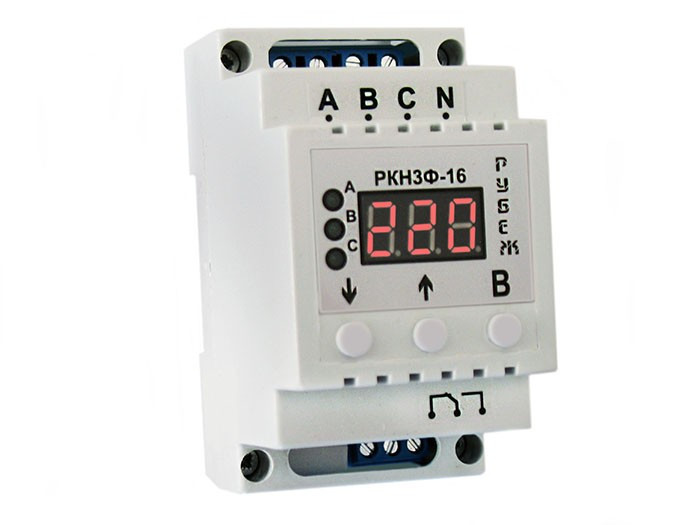

Реле напруги 380В РКН3Ф-16 Рубєж

Реле контролю напруги (контролю фаз) РКН3Ф-16, в подальшому прилад, призначений для контролю напруги в трифазній мережі, а також контролю чергування, і перекосу фаз. Прилад має регульовані параметри по верхньому і нижньому межі напруги, перекосу фаз, гістерезису, а також регульований час спрацьовування по верхньому і нижньому межі напруги, і регульовану затримку включення. При неправильному чергуванні фаз, на екрані приладу відображається значення ЧЕР. В цьому випадку для правильної роботи приладу, потрібно поміняти місцями дві будь-які фази, що знаходяться поруч. Наприклад А і В, або В і С. Далі прилад буде виводити на екран напруга на кожній фазі, з інтервалом в 2сек. Кнопками і, можна вибрати одну фазу, для постійного контролю, для цього потрібно вибрати і утримати (прим. 2сек.) Кнопкою або потрібну фазу, після того як індикатор приладу почне моргати, кнопку потрібно відпустить. Коротке натискання кнопки або, переводить прилад в звичайний режим роботи.

Технічні характеристики:

• Робоча напруга – 40 – 300В
• Максимальна напруга – 400В
• Максимальний струм навантаження на реле – 16А/250В
• Час відключення по верхній межі – 40мс. – 2сек.
• Час відключення по нижній межі – 1 – 10сек.
• Нижня межа спрацьовування – 130 – 200В
• Верхня межу спрацьовування – 210 – 280В
• Перекіс фаз – 10 – 90В
• Час затримки включення – 5 – 600сек.
• Гістерезис *1 – 1 – 10В
• Точність вимірювання напруги – 1В
• Споживана потужність – 2Вт
• Робоча температура– 0 – +50 оС

Регульоване відсічення по верхній і нижній межі напруги; регульований час відключення за двома границями окремо; контроль чергування фаз; контроль перекосу фаз з можливістю регулювання; регульоване час повторного включення; регульований гістерезис за верхній і нижній межі напруги. Підключається тільки через контактор.
