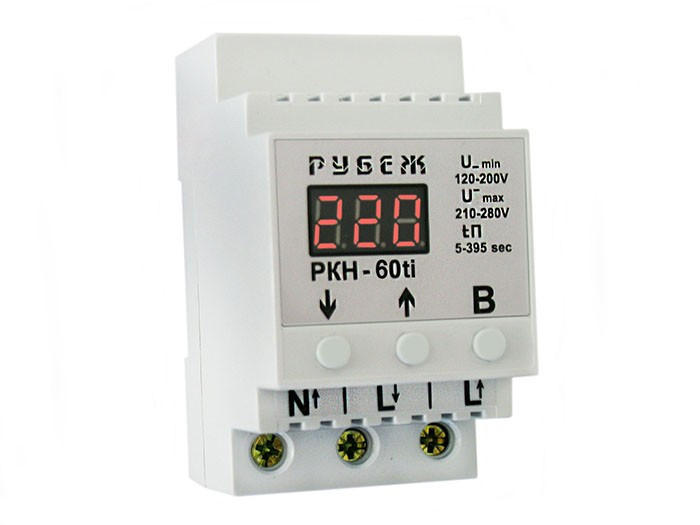

Реле напруги РНМТ-60ti Рубєж

РНМТ-60ti (РКН-60ti) в подальшому прилад призначений для контролю напруги в мережі 220В, і відключення навантаження при виході напруги за встановлені межі з наступним автоматичним включенням, якщо напруга відновиться до нормального значення. Прилад має регульовані параметри, такі як: відсічення по верхній межі вхідної напруги, відсічення по нижній межі вхідної напруги, час повторного включення, гістерезис по верхній і нижній межі напруги. Також прилад має коригування показань вольтметра і пам'ять останнього аварійного спрацьовування. Додатково прилад захищає обладнання від імпульсних високовольтних перенапруг по мережі живлення, в тому числі і від не прямої попадання блискавки в мережу електроживлення. Під імпульсним перенапруженням розуміється короткочасне, надзвичайно висока напруга між фазою і нулем або фазою і землею з тривалістю, як правило, до 1мс. Грозові розряди, це потужні імпульсні перенапруги, що виникають в результаті прямого і не прямого попадання блискавки в мережу електроживлення. Також прилад має захист від перегріву силових клем і перегріву електромагнітного реле приладу.

Технічні характеристики:

Робоча напруга - 100 – 400В

Температура навколишнього середовища - 0 – 40 оС

Максимальний струм навантаження - 60А/220В Час відключення по верхній межі - 40мс. (0,04 сек.)

Час відключення по нижній межі - 800мс. (0,8 сек.)

Похибка вольтметра - 1В

Споживана потужність - 1Вт

Нижня межа спрацьовування - 120 –200В

Верхню межу спрацювання - 210 –280В

Час затримки включення - 5 – 395сек.

Гістерезис*1 - 0 – 10В

Максимальний розрядний струм варистора - 4,5 кА 8/20мкс

Температура спрацьовування по перегріву - 85оС

Пам'ять останнього аварійного спрацювання - є

Коригування показань вольтметра - є

Всі параметри, що зберігаються в енергонезалежній пам'яті, крім останнього аварійного спрацювання.
