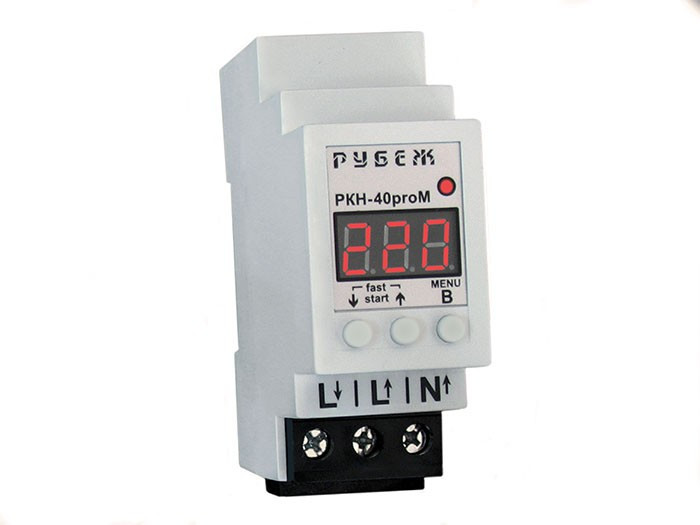

Реле напруги РКН-40ргоМ Рубєж

РКН-40ргоМ в подальшому прилад призначений для контролю напруги в мережі 220В, і відключення навантаження при виході напруги за встановлені межі з наступним автоматичним включенням, якщо напруга відновиться до нормального значення. Прилад має регульовані параметри, такі як: відсічення по верхній межі вхідного напруги, відсічення по нижній межі вхідного напруги, час повторного включення, пам'ять останнього аварійного спрацьовування. Також для просунутих користувачів прилад має коригування показань вольтметра, регульований гістерезис на включення по верхній і нижній межі, окремо регульований час відключення по верхній і нижній межі.
Для зменшення іскріння контактів і збільшення терміну служби приладу реле, комутація навантаження здійснюється максимально близько до моменту переходу синусоїди через нуль

Технічні характеристики:
Займає два модуля.
Робоча напруга - 100 – 400В
Температура навколишнього середовища - -35 – 55°С
Комутований струм при активному навантаженні - макс. 40А/220В
Час відключення по верхній межі - 20-300мс.
Час відключення по нижній межі - 800-2000мс.
Похибка вольтметра - 1В
Споживана потужність – 1Вт
Нижня межа спрацьовування - 140 –200В
Верхню межу спрацювання - 230 –280В
Час повторного включення - 5 – 395сек.
Гістерезис на включення – 2-10В
Пам'ять останнього аварійного спрацювання - є
Коригування показань вольтметра - є
Комутація навантаження максимально близько
при переході синусоїди через нуль - є
Швидкий старт - є
Всі параметри, що зберігаються в енергонезалежній пам'яті, крім останнього аварійного спрацювання.

Параметри, встановлені за умовчанням:
Верхню межу спрацювання – 250В
Нижня межа спрацьовування – 180В
Час повторного включення – 5сек.
Гістерезис на включення – 2В
Час відключення по верхній межі - 40мс.
Час відключення по нижній межі - 800мс.

Займає 2 модуля. Регульована відсічення по верхньому і
нижній межі вхідного напруги; регульоване
час повторного включення; можливість юстування
показань вольтметра; пам'ять останнього аварійного
спрацьовування; комутація навантаження при переході
синусоїди через нуль.
