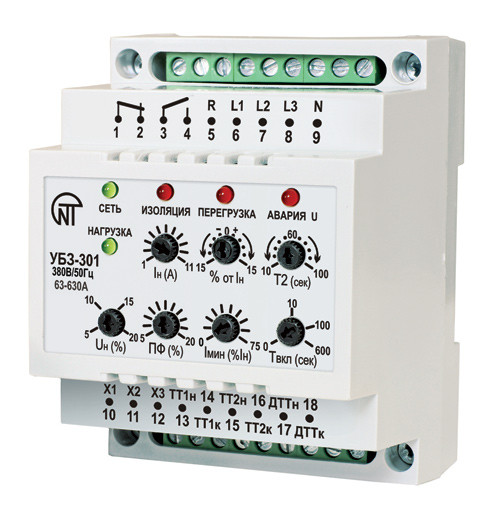

Універсальний блок захисту електродвигунів УБЗ-301 63-630А Новатек Електро

Універсальний блок захисту електродвигунів УБЗ-301 (63-630 А) (Дале за текстом блок, пристрій) призначений для постійного контролю параметрів мережевої напруги та значень фазних/лінійних струмів трифазного електрообладнання, що діють 380 В/50 Гц, насамперед,  асинхронних електродвигунів (ЕД), потужністю від 30 кВт до 315 кВт, зокрема й у мережах з ізольованою нейтраллю.  Здійснює повний і ефективний захист електрообладнання вимкненням від мережі та/або блокуванням його пуску в таких випадках:

 - неякісної мережевої напруги (недопустимі стрибки напруги, обрив фаз, порушення чергування та злипання фаз, перекіс фазних/лінійних напруг);

 - механічних перевантажень (симетричне перевантаження за фазним/лінійним струмом) — захист від перевантаження з залежною витримкою часу;

 - несиметричних перевантажень за фазним/лінійним струмом, пов'язаних із ушкодженнями всередині двигуна — захист від перекосів фазних струмів із подальшимдекватною АПВ;

 - несиметрії фазних струмів без перевантаження, пов'язаних із порушенням ізоляції всередині двигуна та/або підводного кабелю струм;

 - зникнення моменту на валу ЕД («сухий хід» — для насосів) — захист за мінімальним пусковим і/або робочим струмом;

 - у разі неприпустимого низького рівня ізоляції на корпус — перевірка перед вмиканням із блокуванням пуску за поганої ізоляції

 - замикання на «землю» обмотування статора під час роботи — захист за струмами витоку на «землю».

Блок забезпечує захист електрообладнання через керування котушкою магнітного пускача (контактора).

Виконує такі функції:
 - просте та точне встановлення номінального струму ЕД, використовуючи стандартну шкалу номінальних струмів;
 - встановлення робочого струму ЕД, чудового від стандартних значень з урахуванням тривало допустимого перевантаження;
 — спрацьовування за навантаженням з залежною витримкою часу.  Струмова характеристика побудована для умовно холодного двигуна.  У процесі роботи розв'язується диференціальне вирівнювання теплового балансу ЕД.  Такий підхід дає змогу враховувати попереднє стан ЕД і найвіровірніше приймати рішення про наявність теплового перевантаження.  Цей метод дає змогу також врахувати нагрівання ЕД під час пусків і обмежити (за бажанням замовника) їх кількість в одиницю часу;
 - можливість зрушувати струмо-часову характеристику як за осі струмів, так і за віссю часу;
 - виставлення порогів спрацьовування за мінімальною/ максимальною напругою, перекосу лінійних напруг і фазних струмів, а також часу автоматичного повторного вмикання на розсуд замовника самостійно;
 - індикацію виду аварії, наявності напруги, струмового діапазону, на який налаштований блок і вмикання навантаження;
 — через блок обміну Bo-01 дає змогу здійснювати обмін і передавання інформації за протоколом RS-485 (Бо-01 постачається під замовлення).

Характеристики:
 - Ном.  ток двигателя от 63-630 А
 - Зовнішні трансф.  струму: у комплекті
 - Індикація: Світлодіоди
 - Кількість захистів: 7
 - Виконання Динрейка
 - Габаритні розміри — чотири модулі типу S
 - Маса, кг, не більш ніж 0,200
