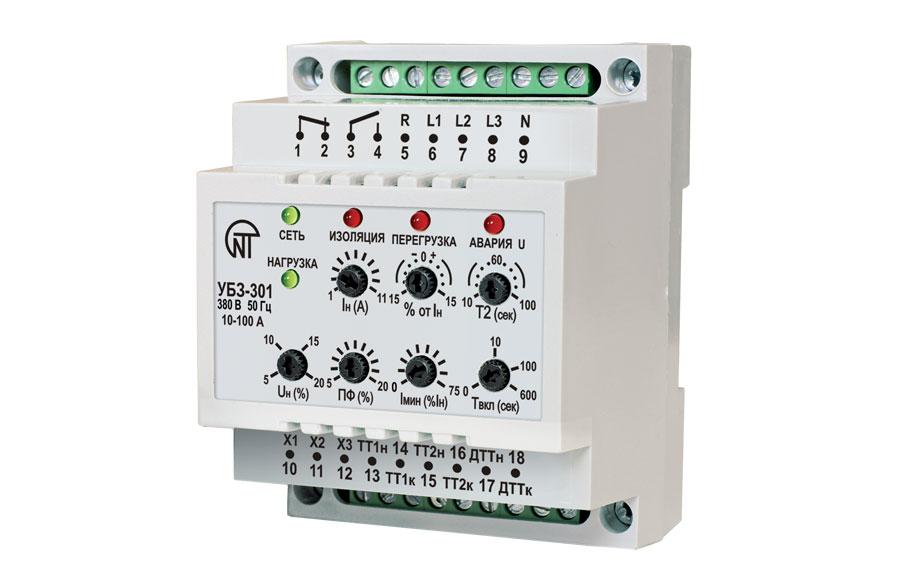

Універсальний блок захисту електродвигунів УБЗ-301 10-100А Новатек Електро

Універсальний блок захисту електродвигунів УБЗ-301 (10-100 А) (далі по тексту блок) призначений для постійного контролю параметрів мережевої напруги і значень фазних/лінійних струмів трифазного електроустаткування, що діють, 380 В/50 Гц, в першу чергу, асинхронних електродвигунів (ЕД), потужністю від 5 кВт до 50 кВт, у тому числі і в мережах з ізольованою нейтраллю.

Здійснює повний і ефективний захист електроустаткування відключенням від мережі та/або блокуванням його пуску в наступних випадках:

- неякісній мережевій напрузі (недопустимі скачки напруги, поголила фаз, порушення чергування і злипання фаз, перекіс фазних/лінійних напруг);

- механічних перевантаженнях (симетричне перевантаження по фазним/лінійним струмах) – захист від перевантаження із залежною витримкою часу;

- несиметричних перевантажень по фазним/лінійним струмах, пов'язаних з пошкодженнями усередині двигуна – захист від перекосів фазних струмів з подальшою забороною АПВ;

- несиметрії фазних струмів без перевантаження, пов'язаних з порушенням ізоляції усередині двигуна і/або кабелю, що підводить струм;

-зникненні моменту на валу ОД («сухий хід» - для насосів) – захист по мінімальному пусковому і/або робочому струму;

- при неприпустимо низькому рівні ізоляції на корпус – перевірка перед включенням з блокуванням пуску при поганій ізоляції;

- замиканні на землю «обмотки статора під час роботи – захист по струмах витоку на «землю».

Блок забезпечує захист електроустаткування шляхом управління котушкою магнітного пускача (контактора)

характеристики:

• Ном. струм двигуна: від 10-100 А
• Зовнішні трансф. струму: в комплекті
• Індикація: Світлодіоди
• К-ть захистів: 7
• Виконання: Дін-рейка
• Габаритні розміри - чотири модулі типу S
• Маса, кг, не більше 0,200

Гарантія: 10 років

Відео налаштування приладу:
