Реле часу РЕВ-120 Новатек Електро

Прилад призначений для включення-виключення навантаження через задані користувачем інтервали часу.

Основнi характеристики

• Індикація: світлодіоди
• Струм комутації: 6 А
• К-ть програм: 10
• Управління: Потенціометр
• Інтервал часу: від 0,1 с до 10 днів
• Керуючий контакт: Так
• Габаритні розміри, H x B x L, мм 90 x 65 x 18
• Маса, кг, не більше 0,150
• Живлення: універсальне ( AC 220В, DC 24В)

Реле часу REV-120 є мікропроцесорним пристроєм, призначеним для включення-виключення навантаження через задані користувачем інтервали часу.

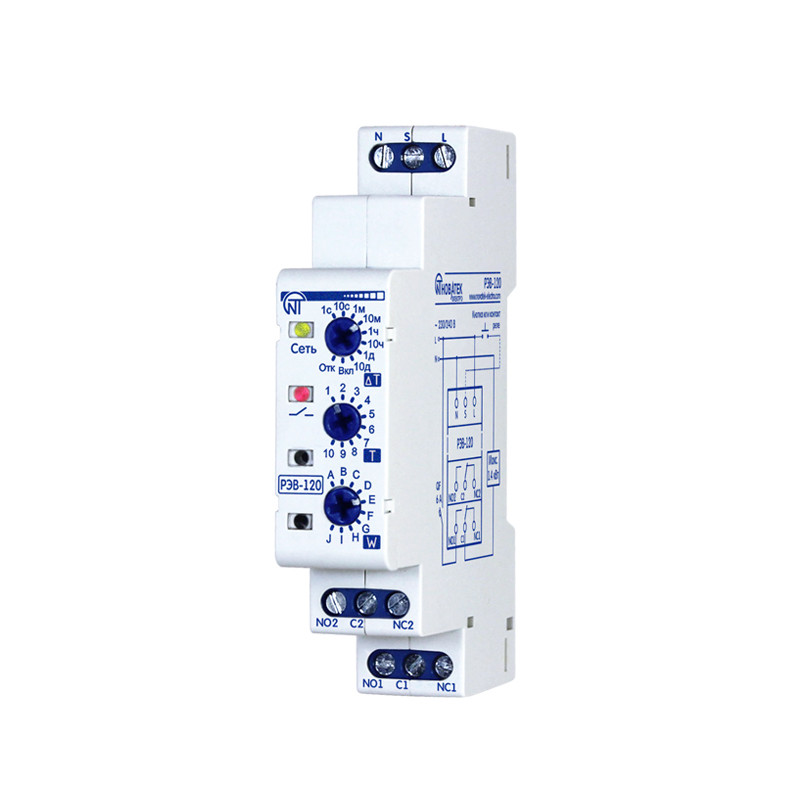

Прилад монтується на стандартну дин рейку і займає всього один модуль в щиті. Прилад має два вихідних канали з нормально відкритими і нормально закритими контактами. Так само на лицьовій частині приладу знаходяться: регулятор установки тимчасового інтервалу «ΔT», регулятор установки часу «Т», регулятор установки режиму роботи «W».

У REV-120 передбачено десять режимів роботи:

– Затримка на включення;

– Витримка часу при подачі живлення;

– Періодичний з затримкою при включенні;

– Періодичний з витримкою часу при включенні;

– Затримка на відключення (у разі роз’єднання керуючого контакту);

– Імпульсний 1 (при замиканні керуючого контакту);

– Імпульсний 2 (у разі роз’єднання керуючого контакту);

– Затримка включення-виключення (по керуючому контакту);

– Крок реле навантаження (при кожному замиканні керуючого контакту);

– Генератор імпульсу 0,5 с.

Таблиця режимів і тимчасових інтервалів знаходиться в паспорті пристрою.

До підключення виробу його необхідно налаштувати.

Налаштування реле часу виконується в наступному порядку: першим ділом потрібно встановити режим роботи (слід перевести регулятор установки режиму в крайнє ліве положення, незалежно від того в якому становищі регулятор, після чого за годинниковою стрілкою встановити необхідний режим), потім необхідно встановити часовий інтервал регулятором «ΔT», далі необхідно регулятором «Т» встановити час .

Слід зазначити, що при зміні режиму роботи або тимчасових інтервалів вироби при поданій напрузі живлення, необхідно враховувати, що зміни вступлять в силу тільки після відключення (на час не менше 1 с) і повторного включення живлення виробу.
