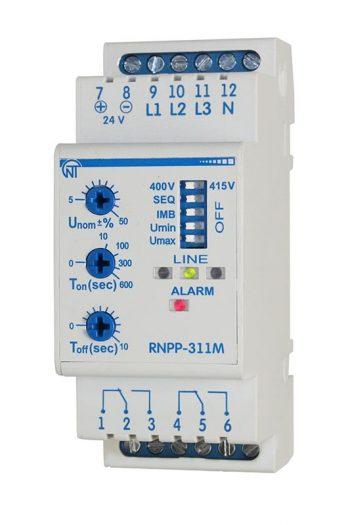

Трифазне реле напруги і контролю фаз РНПП-311M Новатек Електро

Реле напруги РНПП-311M призначене для захисту трифазних споживачів від основних видів аварії в електричній мережі, таких як:

• вихід діючого значення напруги за межі допустимих порогів;
• порушення послідовності і злипання фаз;
• порушення повнофазності і симетричності мережевої напруги.

Пристрій контролює основні параметри електричної мережі та при їх відхиленні відключає навантаження.

Світлодіоди на лицьовій панелі реле відображають:

• наявність напруги в мережі;
• стан навантаження (включено або відключено);
• вид аварії, що сталася.

Регулювальні потенціометри дозволяють користувачеві встановити:

• поріг мінімально / максимально допустимого значення напруги (у відсотках від номінальної напруги);
• затримку часу включення навантаження після відновлення параметрів мережі;
• час спрацьовування відключення навантаження при всіх видах аварій мережевої напруги.

За допомогою перемикачів на лицьовій панелі пристрою користувач може вибрати тип контрольованої мережі 400 / 415 В, а також включити або відключити контроль наступних параметрів мережі:

• послідовність і злипання фаз;
• повнофазності і симетричності мережевої напруги;
• пониження напруги;
• підвищення напруги.

Відповідні комбінації положення перемикачів дозволяють RNPP-311M працювати в різних режимах, як:

• режим повного контролю напруги мережі;
• режим контролю мінімальної / максимальної напруги;
• режим контролю мінімальної напруги;
• режим контролю максимальної напруги;
• режим контролю наявності фаз;
• режим контролю неправильного чергування і наявності злипання фаз;
• режим контролю перекосу фаз, і в інших режимах.

Контроль наявності фаз зберігається при будь-якому положенні перемикачів у тому числі, коли вони знаходяться в положенні ВИКЛ.

Передбачена можливість підключення оперативного живлення 24В (під замовлення).

Характеристики:

• Індикація: світлодіоди
• Контроль обриву фаз: Так
• Контроль чергування фаз: Так
• Контроль асиметрії фаз: Так
• Струм комутації реле: 5А
• Відключення захистів: Так
• Перетин кабелю, що підключається: 0,5-2мм²
• Точність порога спрацьовування по напрузі: 3 В
• Габарити: 90,2 * 36 * 64,5
• Вага: 0,100 кг.
