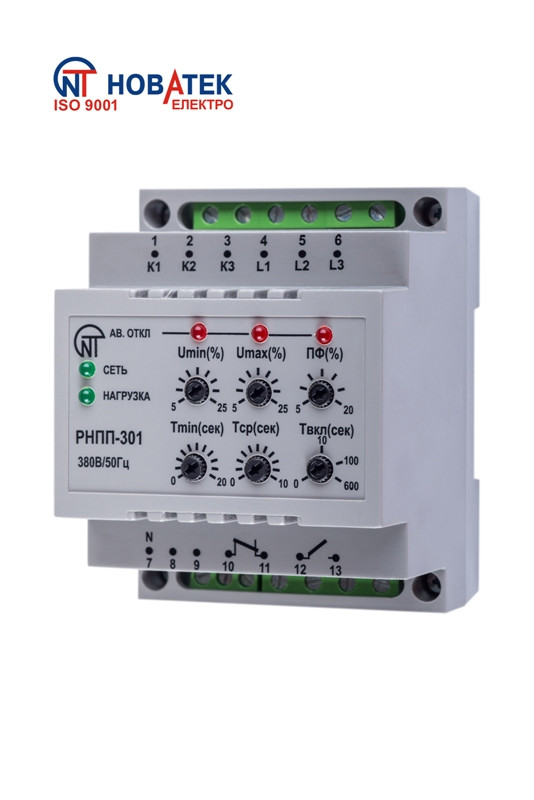

Трифазне реле напруги і контролю фаз РНПП-301 Новатек Електро

Реле напруги РНПП-301 призначено для захисту трьохфазних споживачів від основних видів аварії в електричній мережі, таких як:

• вихід діючого значення напруги за межі допустимих порогів;
• порушення послідовності і злипання фаз;
• порушення полнофазності і симетричності мережевої напруги.

Пристрій контролює основні параметри електричної мережі та при їх відхиленні відключає навантаження.

Реле також стежить за станом силових контактів зовнішнього магнітного пускача до і після включення навантаження, контролюючи їх справність (підгорання або злипання).

Світлодіоди на лицьовій панелі реле показують:

• наявність напруги в мережі;
• стан навантаження (включено або відключено);
• вид аварії, що сталася.

Шість регулювальних потенціометрів, винесених на лицьову панель, дозволяють користувачеві встановити:

• поріг спрацьовування по максимально допустимому значенню напруги;
• поріг спрацьовування по мінімально допустимому значенню напруги;
• поріг допустимого значення перекосу фаз;
• час спрацьовування відключення навантаження при аварійному зниженні напруги;
• час спрацьовування відключення навантаження при інших видах аварії мережі;
• затримку часу включення навантаження після відновлення параметрів мережі.

Пристрій може працювати в режимі контролю фазної або лінійної напруги (за вибором користувача).

Характеристики:

• Індикація: світлодіоди
• Контроль обриву фаз: Так
• Контроль чергування фаз: Так
• Контроль асиметрії фаз: Так
• Відключення захистів: Немає
• Максимальний струм: Cos φ = 0,4 3 Cos φ = 1,0 5 А
• Роздільні регулювання захистів: Так
• Точність порога спрацьовування по напрузі: не більше, до 3В
• Габарити: чотири модулі типу S
• Вага: 0,200 кг
• Країна: Україна.
