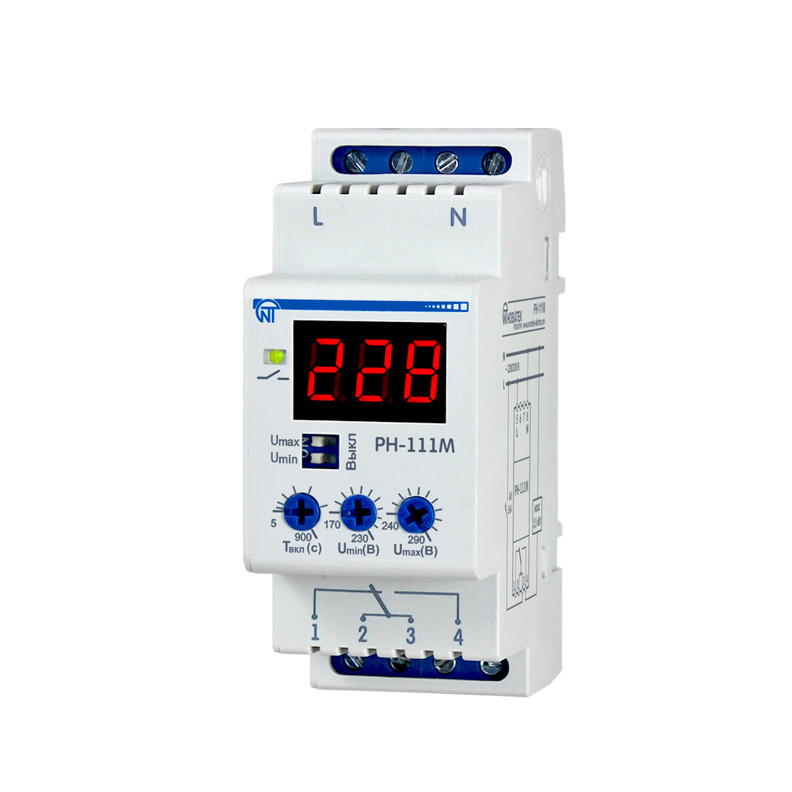

Реле напруги РН-111 М Новатек Електро
1 150 ₴
- В наявності
- Код: РН-111М
- +380 (68) 070-70-47Володимир
- +380 (97) 049-60-19Роксолана
Реле напруги РН-111M призначено для відключення побутових та промислових пристроїв 1-фазного навантаження будь-якої потужності при неприпустимих коливаннях напруги в мережі з подальшим автоматичним включенням після відновлення параметрів мережі:
• при потужності навантаження до 3,5 кВт (струм до 16 А) відключення проводитися безпосередньо вихідними контактами РН-111M, включеними в розрив живлення навантаження;
• при потужності, що перевищує 3,5 кВт (струм більше як 16 А) відключення проводитися магнітним пускачем (МП) відповідної потужності, в розрив живлення котушки якого включені вихідні контакти РН-111M.
Примітка - МП в комплект не входити На індикаторі виробу відображається діюче значення вхідної напруги та стан вихідного реле.
Технічні дані:
- Номінальна напуга, В - 220-230;
- Частота мережі, Гц - 47 – 65;
- Діапазон регулювання:
- спрацьовування за Umin, В - 160 – 220;
- спрацьовування за Umах, В - 230 – 280;
- годину автоматичного повторного включення, з - 5 -900;
- Фіксований час спрацьовування за Umах, з - 1;
- Фіксована затримка відключення по Umin, с - 12;
- Фіксований час спрацьовування при зниженні напруги більш 60 від уставки по Umin, з - 0,2;
- Фіксований час спрацьовування при підвищенні напруги понад 30 від уставки по Umах, з - 0,12;
- Максимальний комутований струм (активного навантаження), А - 16;
- Точність визначення порогу спрацювання по напрузі, В - до 3;
- Мінімальна напуга, при якій зберігається працездатність, В - 100;
- Максимальна напуга, при якій зберігається працездатність, В - 420;
- Гістерезис повернення по напрузі, В - 4-5;
- Потужність споживання при непідключеному навантаженні, Вт - до 3,5;
- Комутаційний ресурс вихідних контактів:
- під навантаженням 16А, раз - не менше 100 тис.;
- під навантаженням 5А, раз - не менше 1 млн.
- Положення у просторі - довільне;
- Матеріал корпусу - самозатухаючий пластик.
Основні | |
---|---|
Виробник | Новатек-Електро |
Країна виробник | Україна |
Перетин проводів, що підключаються | 3.3 кв.мм |
Ступінь захисту IP | 40 |
Мінімальна робоча температура | -30 град. |
Максимальна робоча температура | 50 град. |
Час спрацьовування | 0.2 сек |
Тип монтажу | На DIN рейку |
Маса | 100 г |
Дисплей | Так |
Індикація | Цифрова |
Колір світлодіода | Червоний |
Контроль пропадання фази | Так |
Термін служби | 10 років |
Технічні характеристики | |
Кількість фаз | 1 |
Максимальна потужність | 3500 Вт |
Номінальна робоча напруга змінного струму | 220 В |
Максимальний струм | 16 А |
Мінімальна напруга спрацьовування | 170 В |
Максимальна напруга спрацьовування | 290 В |
Габаритні розміри | |
Висота | 93 мм |
Ширина | 35 мм |
Глибина, мм | 68 |
- Ціна: 1 150 ₴
- Спосіб упаковки: заводська упаковка
